CRF150F Motorcycle Magneto Coil

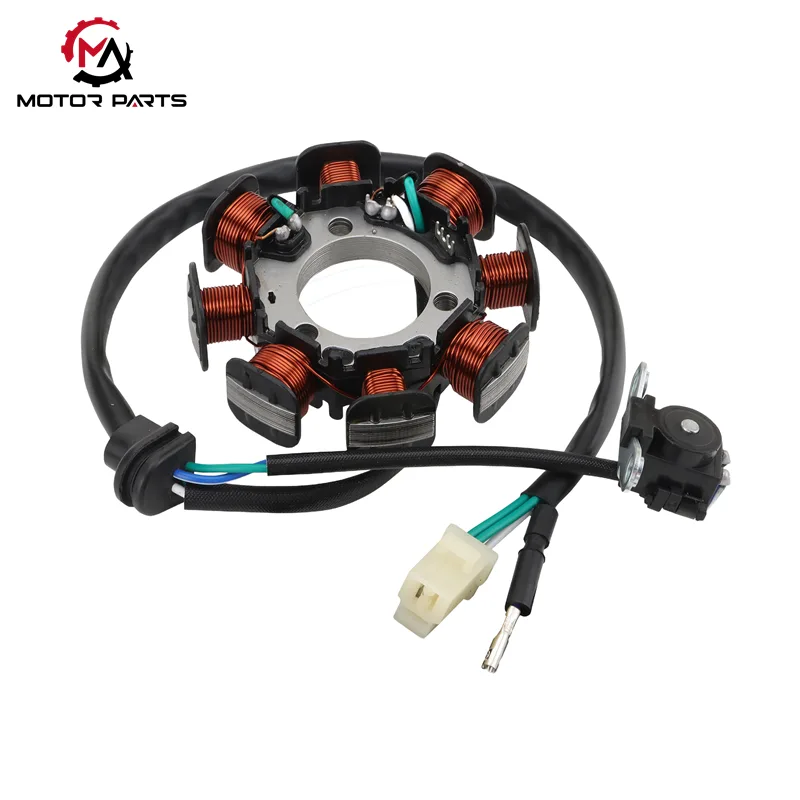

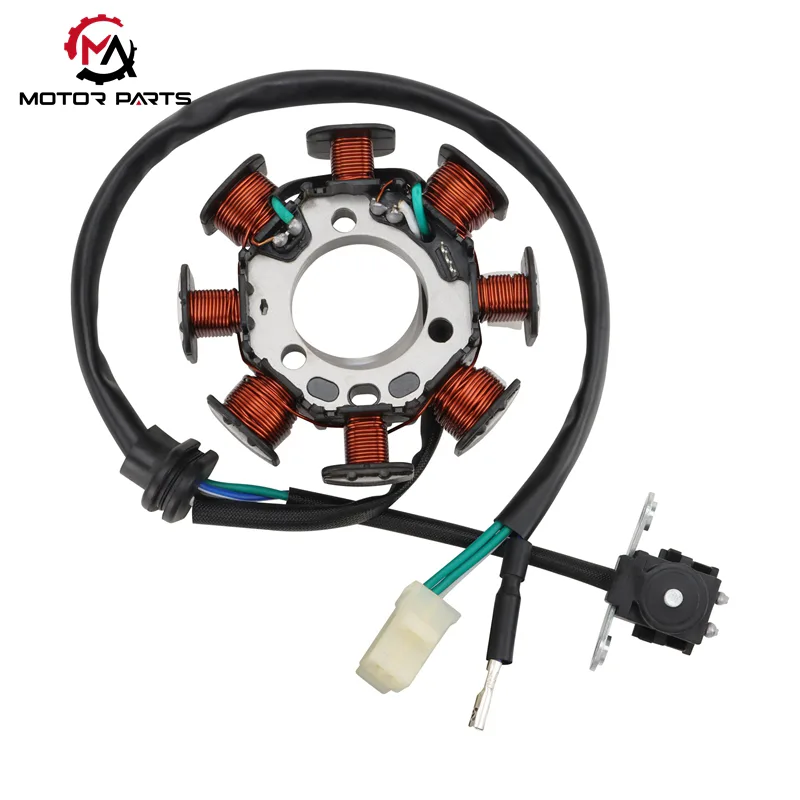

CRF150F Motorcycle Magneto Coil minangka motor off-road entry-level klasik, lan kumparan magneto 8-pole fase siji minangka inti saka sistem tenaga kendaraan. Diprodhuksi dening Max Trading, komponen presisi iki ora mung sumber daya kanggo kabeh sistem kelistrikan motor, nanging uga minangka jaminan utama kanggo operasi kendaraan sing stabil ing kondisi off-road sing atos. Iki dirancang kanggo nyukupi panjaluk daya tahan lan kinerja sing dhuwur kanggo para penggemar off-road, kanthi sifat anti banyu, bledug lan tahan nyandhang sing dipercaya.

1. Komposisi Struktur

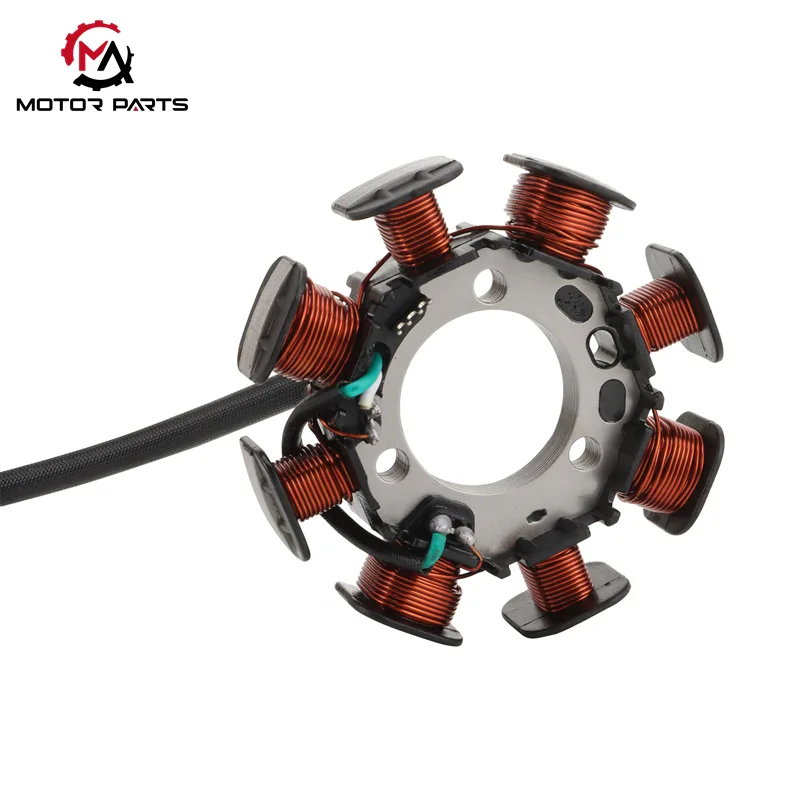

Koil magneto kasusun saka telung modul inti: perakitan kumparan stator, komponen baja magnetik rotor, lan modul terminal, saben kanthi pilihan materi sing ketat lan desain struktural.

2. Prinsip Kerja

Operasi saka CRF150F Motorcycle Magneto Coil adhedhasar hukum Faraday kang induksi elektromagnetik. Nalika mesin mlaku, crankshaft drive magnet rotor kanggo muter ing kacepetan dhuwur, mbentuk kolom Magnetik gantian dinamis. Klompok kumparan stator ngethok garis medan magnet kanggo ngasilake arus bolak-balik, sing banjur disebarake menyang sistem kontak, ngisi, lan wektu kanggo mujudake karya terkoordinasi komponen listrik motor.

2.1 Prinsip Kerja Sistem Pengapian

Prinsip Penguatan Tegangan: Koil kontak minangka trafo step-up. Iki nggunakake rasio lilitan kumparan utami (biasane ≥ 1:100) kanggo ngindhuksi output AC voltase rendah dening magneto dadi arus voltase dhuwur sing cepet luwih saka 20,000V.

Proses Kontrol Ignition: Arus voltase dhuwur ditularake menyang CDI (kapasitor discharge ignition) igniter, ing ngendi disimpen dening kapasitor panyimpenan energi lan banjur dipicu kanggo ngeculake.

Jaminan Pembakaran: Igniter kanthi akurat ngontrol busi kanggo ngasilake percikan api sing kuat ing mburi stroke kompresi mesin, njamin pembakaran campuran bahan bakar lan nyedhiyakake daya sing cukup kanggo motor.

2.2 Prinsip Kerja Sistem Pengisian & Pasokan Daya

Konversi AC / DC: Output gelombang AC kanthi kumparan pangisi daya kompleks, lan kudu diowahi dadi arus langsung liwat regulator rectifier. Penyearah modern nganggo sirkuit penyearah jembatan gelombang lengkap, digabungake karo kapasitor filter lan sirkuit smoothing.

Output Tegangan Stabil: Arus langsung pulsating sing diowahi dioptimalake dadi output 12V sing stabil, sing bisa mujudake rong fungsi inti:

Nyedhiyakake pangisian daya voltase konstan lan watesan saiki kanggo paket baterei timbal-asam/lithium 12V;

Nyedhiyakake daya terus-terusan kanggo peralatan listrik ing papan kayata lampu ngarep (35W-55W), lampu mburi, lan lampu latar instrumen.

2.3 Prinsip Kerja Sistem Timing Ignition

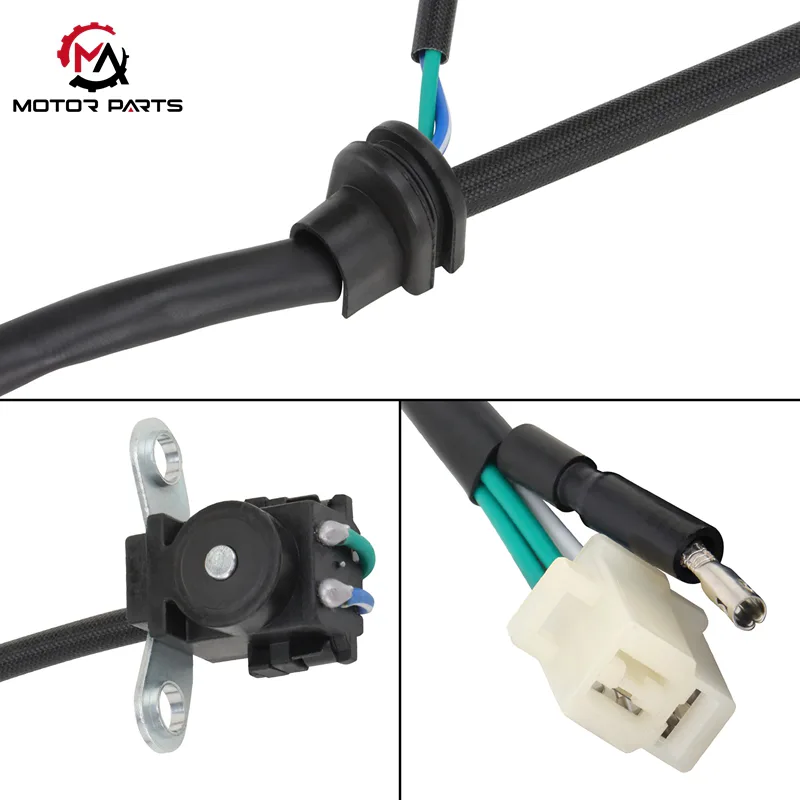

Koleksi sinyal: Koil pemicu tumindak minangka "pengontrol wektu" magneto. Iku ngrasakake protrusions utawa slot khusus ing rotor, ngowahi owah-owahan fluks magnetik dadi sinyal listrik (diwujudake liwat sensor Hall utawa prinsip induksi elektromagnetik).

Kontrol Wektu: Sawise mbentuk gelombang, sinyal listrik kanthi akurat ngontrol wektu pemicu igniter. Kanggo mesin papat-stroke CRF150F, sinyal pemicu biasane dikirim nalika sudut crankshaft 18°-22° sadurunge piston tekan tengah mati ndhuwur (BTDC). Wektu iki njamin cocog optimal antarane energi kontak lan gerakan piston, ngoptimalake efisiensi engine lan output daya.

3. Kaluwihan inti kanggo Skenario Off-Road

Kasedhiya Lingkungan Atos: Rating anti banyu lan tahan bledug IP65, sabuk kabel tahan minyak lan tahan nyandhang, bisa ngatasi kahanan ing dalan sing berlumpur, bledug, lan bumpy.

Output Daya Stabil: Desain medan magnet kanthi tliti dhuwur lan sistem pengatur rectifier njamin sumber daya 12V stabil, ngindhari kegagalan komponen listrik sing disebabake fluktuasi voltase.

Wektu Ignition Precise: Kerjasama ing antarane kumparan pemicu lan struktur posisi rotor njamin wektu kontak sing akurat, ningkatake efisiensi pembakaran bahan bakar lan nyuda mundhut daya.

Desain terpadu modular iki nggabungake unit ignition, ngisi, lan pemicu independen tradisional kanthi nuduhake inti stator lan medan magnet rotor. Dibandhingake karo struktur pamisah, nyuda luwih saka 30% saka garis nyambungake, Ngartekno nyuda kemungkinan Gagal disebabake garis ngeculke utawa lembab ing off-dalan lingkungan bumpy. Ing wektu sing padha, mbenakake efisiensi pembangkit listrik kanthi 15% -20%, nyedhiyakake jaminan daya kanggo operasi sing dipercaya ing kahanan dalan sing ekstrem.

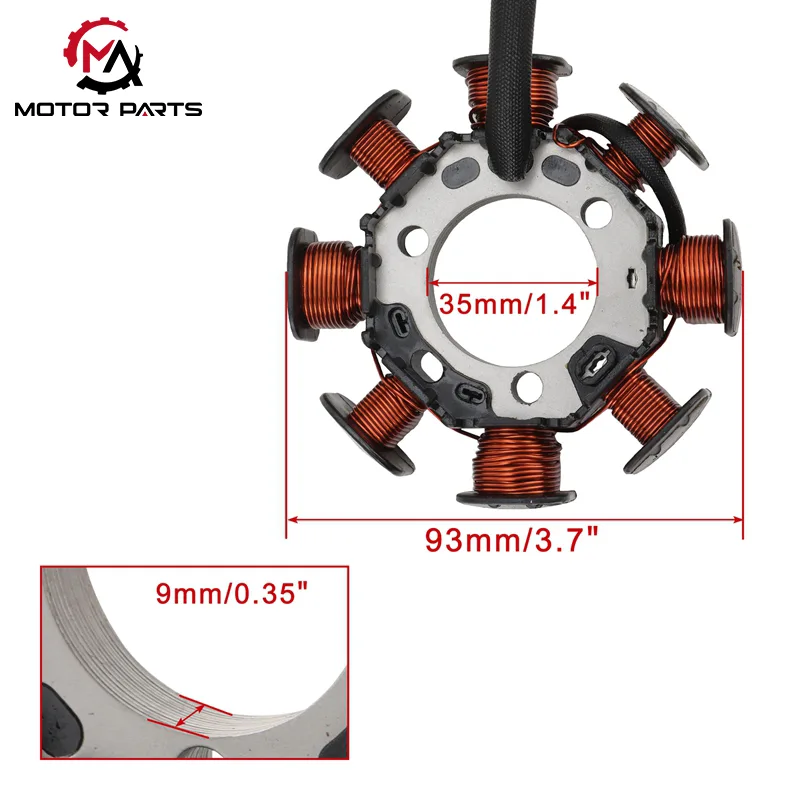

Parameter produk:

Max Trading tansah maju karo jaman

Sawise tren elektrifikasi motor lan intelijen, Max Trading's CRF150F Motorcycle Magneto Coil wis entuk inovasi teknologi: sawetara model dilengkapi chip kontrol stabilitas voltase cerdas lan modul peringatan kesalahan. Liwat sistem ngawasi dinamis nyata-wektu, padha kanthi akurat nangkep kahanan kerja sing ora normal kayata kakehan coil lan overheating, micu mekanisme proteksi aktif ing milidetik, kanthi efektif ngisolasi konduksi kesalahan, lan nglindhungi sistem kelistrikan kendaraan kanthi lengkap. Ing sawetoro wektu, kanthi desain kompatibilitas sing luar biasa, cocok banget ing sistem injeksi bahan bakar elektronik motor (EFI) lan dashboard cerdas, nyedhiyakake solusi daya sing mantep lan dipercaya kanggo kendaraan energi anyar lan motor cerdas sing canggih, dadi komponen sing disenengi kanggo nganyarke cerdas ing industri.
